Conector de tubo de água tipo L para pagode

Tipos de produtos

Como fabricante chinês profissional de conectores para tubos de água tipo L para pagode, a Shenchi oferece dois tipos principais de produtos:

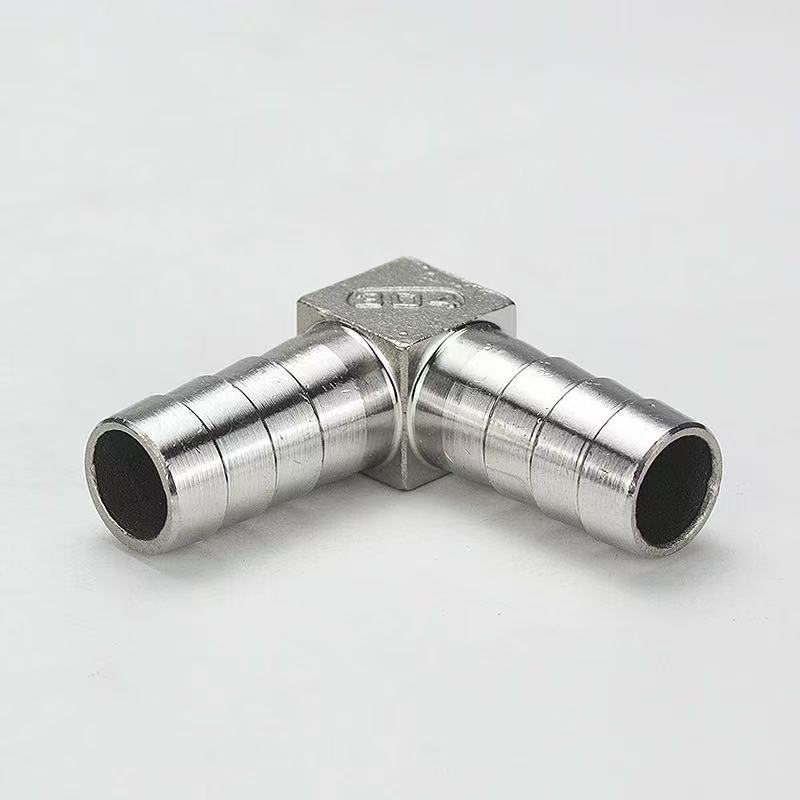

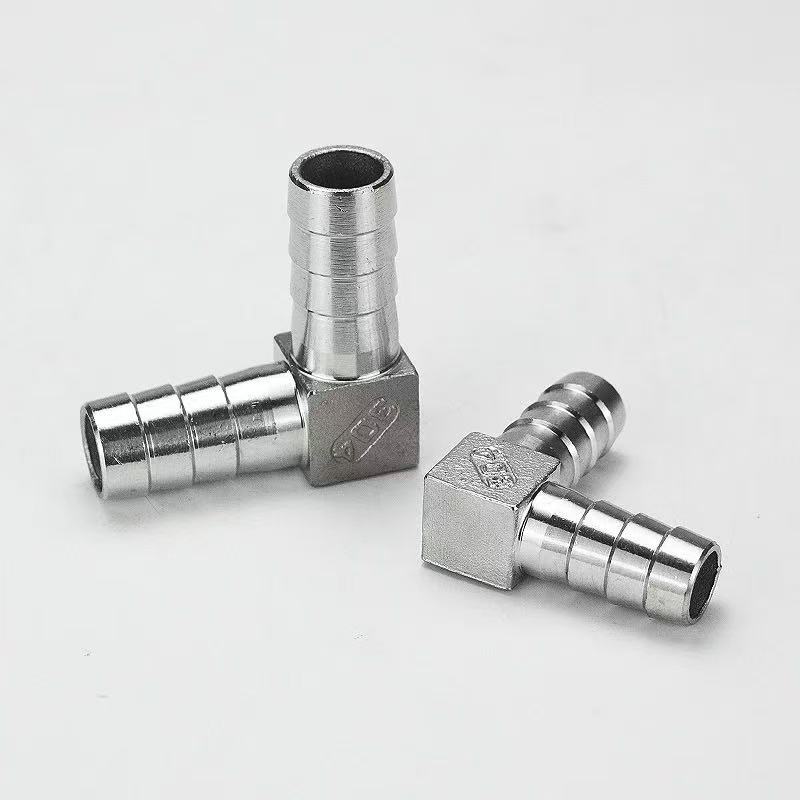

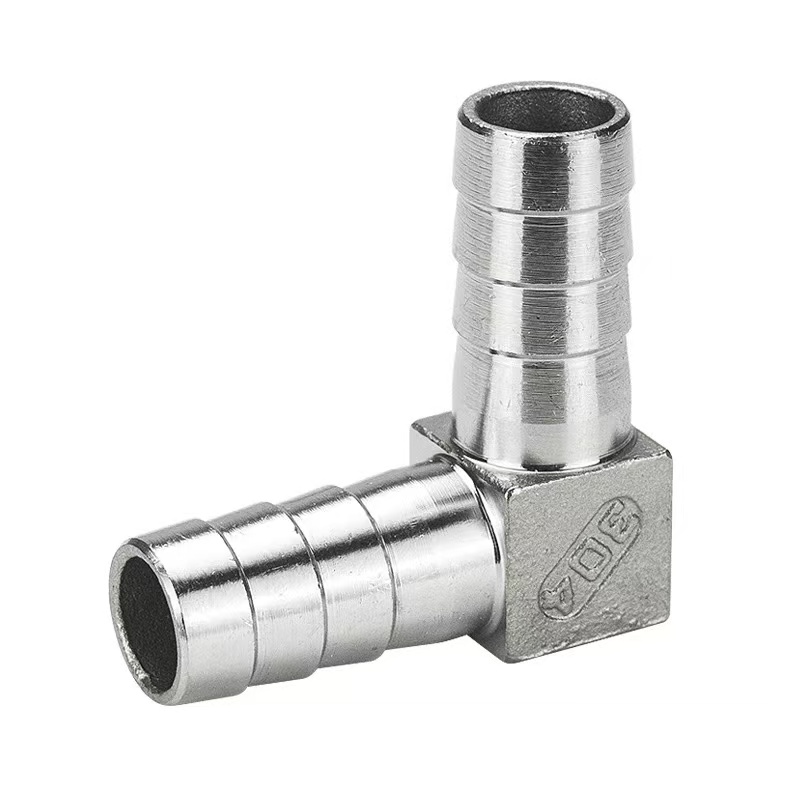

Conector de tubo de água de pagode tipo L: Ambas as extremidades apresentam uma estrutura de pagode farpado, projetada para criar uma conexão direcional de 90 graus entre duas mangueiras flexíveis.

Conector de pagode com rosca macho tipo L: Uma extremidade apresenta uma estrutura de pagode farpado para conexão a uma mangueira flexível, enquanto a outra extremidade possui roscas externas (macho), projetadas para criar uma conexão direcional de 90 graus entre uma mangueira e um equipamento com uma porta roscada interna (fêmea).

Ambos os tipos apresentam um design em ângulo de 90 graus com especificações idênticas para as extremidades do pagode farpado. Eles estão disponíveis em vários materiais: aço inoxidável 304, aço inoxidável 316L ou latão. A principal distinção reside no método de ligação: o primeiro facilita uma ligação direta entre mangueira e mangueira, enquanto o segundo facilita uma ligação transitória entre uma mangueira e um equipamento, oferecendo assim opções de seleção flexíveis para se adequar a vários cenários de instalação.

Qual é a diferença entre o conector de tubo de água de pagode tipo L e o conector de pagode com rosca macho tipo L?

Diferença principal: O conector de tubo de água de pagode tipo L Shenchi apresenta uma interface de farpa dupla (ambas as extremidades são cabeças de pagode farpadas, projetadas para conexão direta a mangueiras flexíveis). O conector de pagode com rosca macho tipo L apresenta uma rosca externa em uma extremidade e um pagode farpado na outra, projetado para conectar uma mangueira flexível a um tubo rígido ou corpo de válvula com roscas internas. Shenchi’Os conectores de tubo de água tipo L de alto desempenho são forjados em latão ou aço inoxidável 304/316L; sua estrutura em ângulo reto de 90 graus é ideal para redirecionar pipelines. O design de farpa dupla garante uma aderência firme e segura—especialmente quando combinado com braçadeiras de mangueira—para evitar descolamento e vazamento. Essas conexões oferecem excelente resistência à pressão, corrosão e envelhecimento. A variante de aço inoxidável 316L é especificamente adequada para ambientes altamente corrosivos, como aqueles que envolvem água do mar ou processamento químico. Fáceis de instalar, essas conexões são ideais para conexões de mangueiras de baixa pressão em aplicações de encanamento, sistemas pneumáticos e fluidos industriais, oferecendo estabilidade e durabilidade excepcionais.

Especificações do produto

Instruções de instalação

O conector para tubo de água Pagode tipo L da marca Shenchi, fabricado de acordo com os padrões nacionais, é fácil de instalar. Seguir as etapas abaixo garante uma conexão confiável:

Etapa 1: corte da mangueira

Use um cortador de mangueira especializado para cortar a extremidade da mangueira de maneira quadrada e plana, evitando cortes angulares ou rebarbas, para garantir um encaixe perfeito nas farpas do pagode. Para mangueiras trançadas ou reforçadas, recomenda-se a utilização de um método de corte a quente para vedar as bordas e evitar desfiamento.

Etapa 2: conexão final do pagode

Insira a mangueira verticalmente na extremidade do pagode até que a face da mangueira entre em contato com a base do encaixe do pagode. As farpas de pagode apresentam um design escalonado que cria vários anéis de vedação assim que a mangueira é inserida. Para aplicações de alta pressão, fixe a conexão usando uma braçadeira de mangueira ou clipe de mola de aço inoxidável; a pinça deve ser posicionada entre a segunda e a terceira farpas do pagode.

Etapa 3: conexão final rosqueada

Selecione o método de vedação apropriado para a extremidade roscada com base em suas especificações: As roscas G (roscas de tubo paralelo) requerem uma junta de borracha ou cobre para vedação; Roscas NPT ou R (roscas de tubo cônico) requerem enrolamento de 3 a 5 voltas de fita de vedação de rosca PTFE antes de apertar. Ao apertar, aplique a chave no corpo hexagonal da conexão para evitar que o torque seja transmitido ao ponto de conexão da mangueira.

Etapa 4: teste de pressão

Após a conclusão da instalação, realize um teste de pressão estática 1,5 vezes a pressão de trabalho do sistema. Se não forem observados vazamentos após manter esta pressão por 3 minutos, o conjunto está pronto para uso. O procedimento de instalação para o conector de pagode com rosca macho tipo L correspondente nesta série é idêntico - diferindo apenas no tipo de rosca - permitindo uma seleção flexível com base nos requisitos específicos da interface.

Campos de aplicação

1. Equipamento de tratamento de água

O conector de tubo de água Pagode tipo L foi projetado para conexões direcionais de 90 graus entre tubos de PE e PU em purificadores de água, amaciantes de água e sistemas RO (osmose reversa). Quando fabricado em aço inoxidável 316L, atende aos requisitos sanitários de qualidade alimentar. Um conector pagode com rosca macho tipo L complementar da mesma série está disponível para aplicações onde a interface do equipamento possui uma rosca interna (fêmea).

2. Sistemas de Automação Pneumática

Usado para roteamento de tubos pneumáticos em compressores de ar, coletores de válvulas pneumáticas e linhas de montagem automatizadas. Sua estrutura em forma de L conserva o espaço interno do equipamento, enquanto a compatibilidade com pinças de conexão rápida facilita a montagem, desmontagem e manutenção rápidas.

3. Loiças Sanitárias e Eletrodomésticos

Conecta mangueiras de entrada de água para vasos sanitários inteligentes, máquinas de lavar louça, máquinas de lavar e aparelhos similares. Quando construído em latão, o conector para tubo de água tipo L Pagoda oferece excelente condutividade térmica, tornando-o adequado para linhas de água quente. O conector pagode com rosca macho tipo L foi projetado para acomodar uma ampla gama de padrões de interface encontrados em equipamentos importados.

4. Sistemas Industriais de Resfriamento e Lubrificação

Aplicado em linhas de refrigeração de máquinas-ferramenta e sistemas de lubrificação hidráulica. A construção em aço inoxidável oferece resistência superior à corrosão, permitindo desempenho confiável em ambientes exigentes que envolvem névoa de óleo, fluidos de corte e condições operacionais complexas semelhantes.
