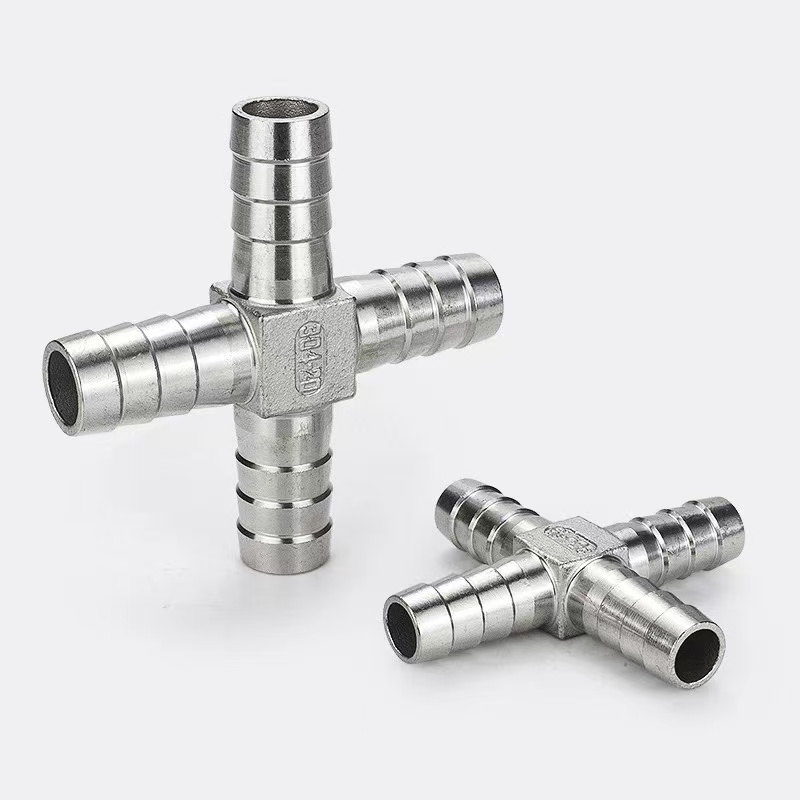

Encaixe de tubo de água de pagode tipo cruzado

Como fabricante profissional de acessórios para tubos na China, a Shenchi Factory oferece o encaixe para tubos de água Pagoda tipo cruzado - um componente de desvio de quatro vias. Seu corpo principal possui quatro portas "pagode" (farpadas) em forma de cruz, projetadas para distribuir uniformemente uma única entrada de fluido em três ramais ou para consolidar múltiplas entradas em uma. Construído em latão, aço inoxidável 304 ou aço inoxidável 316L, o produto apresenta excepcional resistência à corrosão e é adequado para aplicações em tratamento de água, sistemas pneumáticos, irrigação agrícola e equipamentos médicos. As cristas farpadas apresentam um design de ranhura antiderrapante; quando usados ​​em conjunto com braçadeiras de mangueira, eles garantem uma conexão segura, facilitam a instalação e permitem um desvio eficiente de fluido "um para dentro, três para fora".

Especificações do produto

Descrição principal

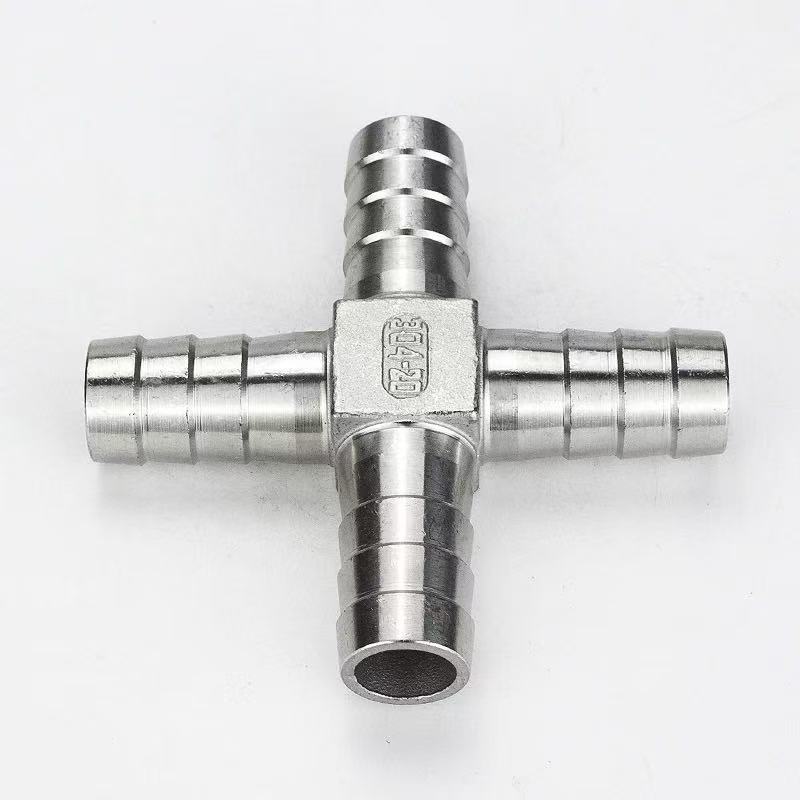

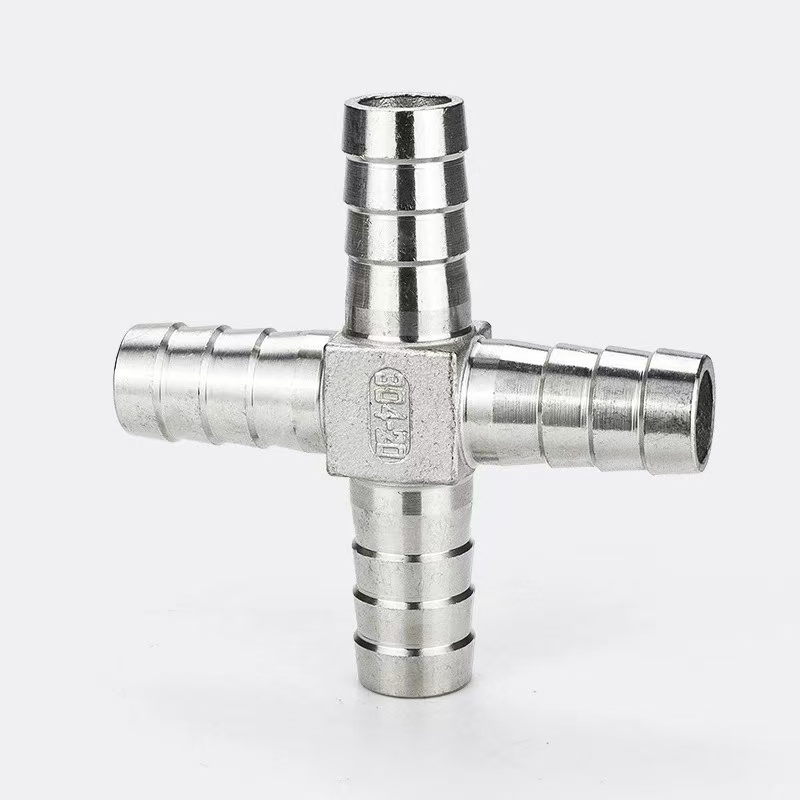

O encaixe para tubo de água Pagode tipo cruzado é um componente de desvio de fluido de quatro vias. Seu corpo principal apresenta quatro portas farpadas em estilo pagode dispostas em uma configuração cruzada, projetadas para distribuir uniformemente um único fluxo de fluido em três ramais ou para consolidar vários fluxos de fluido em um único canal.

1. Estrutura de quatro vias em formato de cruz: As quatro portas são dispostas ortogonalmente em ângulos de 90 graus, compreendendo uma entrada e três saídas. A configuração de entrada e saída pode ser ajustada de forma flexível com base na orientação da instalação, permitindo vários modos de conexão, como um em três saídas ou três em uma saída.

2. Design farpado estilo pagode: cada porta apresenta um perfil farpado progressivamente cônico e com vários degraus. Quando uma mangueira flexível é inserida, essas farpas criam vários anéis de vedação contra a parede interna da mangueira; quando fixada com uma braçadeira de mangueira de aço inoxidável, a resistência à tração resultante é significativamente maior do que a das conexões de inserção reta padrão.

3. Capacidade de desvio eficiente: Em comparação com o uso de vários acessórios em T em série, a estrutura do tipo cruzado executa o desvio um em três em uma única unidade. Isso reduz o número total de conexões e possíveis pontos de vazamento, resultando em um layout de tubulação mais limpo e simplificado.

Alta Adaptabilidade

O encaixe para tubulação de água Shenchi Cross-Type Pagoda demonstra adaptabilidade excepcional, capaz de atender aos requisitos de conexão de tubulação de diversos cenários e especificações:

Dimensões Específicas de Adaptabilidade:

Compatibilidade com mangueiras macias: O design do pagode farpado é compatível com uma ampla variedade de materiais de mangueiras macias - incluindo PU, PE, PVC, silicone, náilon e borracha - tornando-o amplamente aplicável em áreas como tratamento de água, pneumática, tecnologia médica e processamento químico.

Compatibilidade de tamanho e especificação: O diâmetro externo do pagode cobre sete especificações comuns - 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm e 20 mm - permitindo que ele se encaixe com várias mangueiras macias com diâmetros internos variando de 3 mm a 19 mm.

Flexibilidade de orientação de instalação: A estrutura de quatro vias em forma de cruz suporta múltiplas configurações de entrada/saída, como uma entrada/três saídas, três entradas/uma saída e duas entradas/duas saídas, permitindo ajuste flexível com base no layout real do pipeline.

Capacidades de personalização: Oferecemos serviços de personalização ODM e OEM, o que nos permite modificar o perfil da farpa do pagode, a contagem da farpa, o número de portas, o acabamento da superfície e as marcações a laser de acordo com os desenhos do cliente para atender aos requisitos não padrão.

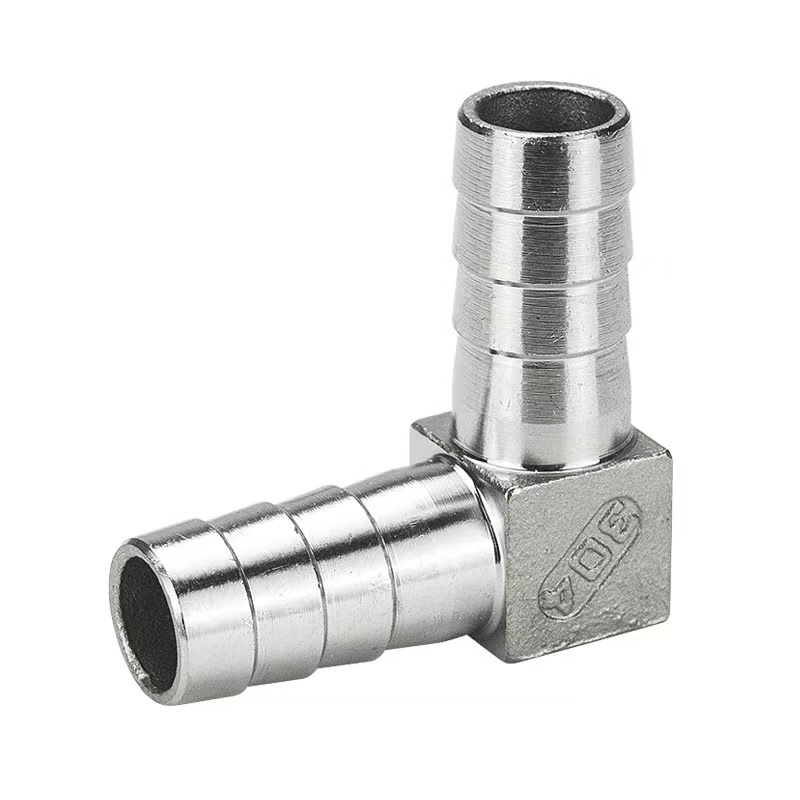

Expansão da interface: pode ser combinado com outros produtos da mesma série, como acessórios tipo L, tipo T e pagode para montagem em painel, para criar soluções abrangentes para divisão de fluxo, mudanças direcionais e conexões de painel.
