Encaixe farpado de antepara

A Shenchi apresenta acessórios farpados de anteparo de alta qualidade, projetados especificamente para direcionar mangueiras através de painéis de equipamentos, ao mesmo tempo que fornece vedação confiável. Feitas de latão, aço inoxidável SUS304 e SUS316L, essas conexões oferecem forte resistência à corrosão e são adequadas para uma ampla variedade de condições de trabalho.

Estrutura do Produto

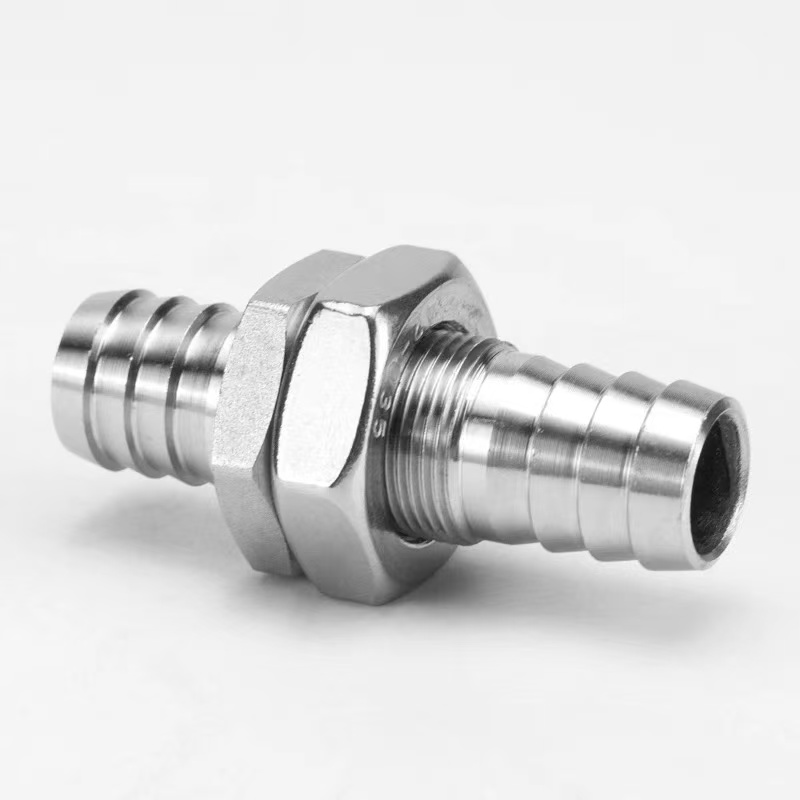

A estrutura do encaixe farpado de anteparo inclui roscas de anteparo, uma porca de travamento e conexões de mangueira farpada. Durante a instalação, é necessário apenas um furo no painel; apertar a porca completa o processo de fixação e vedação.

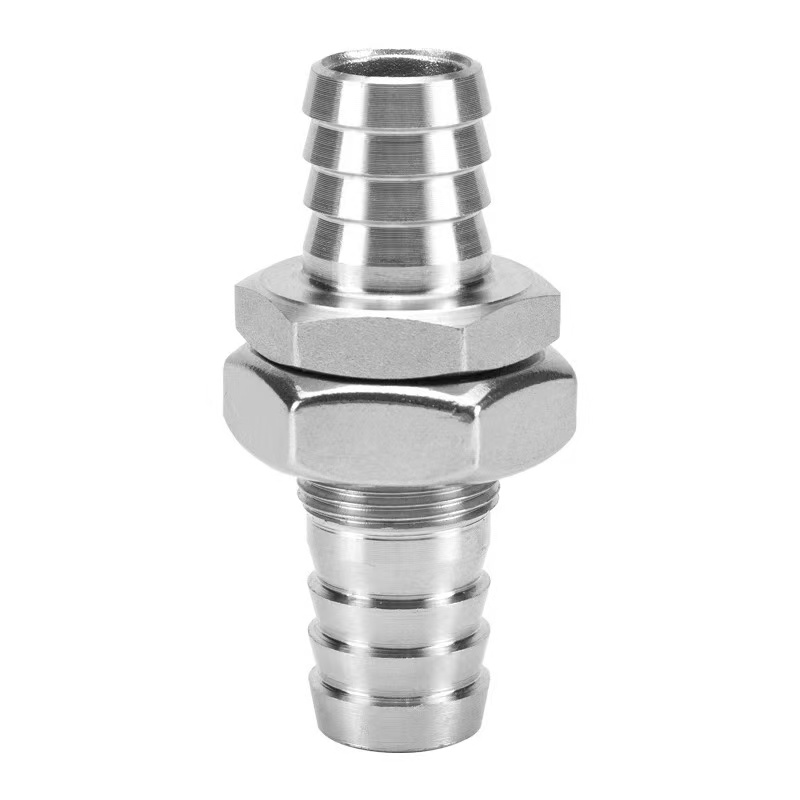

A extremidade farpada apresenta um design de ranhura antiderrapante, garantindo uma conexão segura quando usada com uma braçadeira de mangueira. Esses acessórios são amplamente utilizados em gabinetes de controle, equipamentos de tratamento de água, instrumentos médicos e outros campos relacionados.

Especificações do produto

Vantagens Estruturais

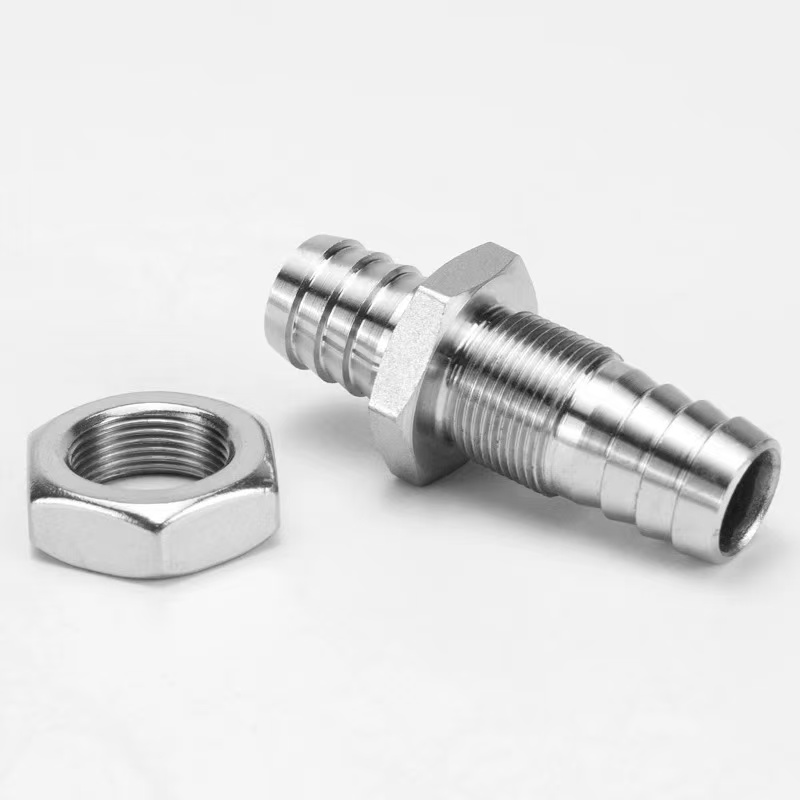

O encaixe farpado de antepara é um acessório de tubo projetado especificamente para direcionar mangueiras através de painéis de equipamentos, gabinetes ou anteparas, ao mesmo tempo que fornece vedação fixa. Sua estrutura principal inclui uma seção de rosca de anteparo, uma porca de travamento, uma junta de vedação e uma conexão de mangueira farpada. Durante a instalação, apenas é necessário fazer um furo com o diâmetro correspondente no painel. A seção roscada da conexão é passada pelo orifício e a porca é apertada no lado oposto para completar o processo de fixação e vedação.

1. Estrutura de fixação do anteparo:O comprimento da seção da rosca é adaptado às espessuras comuns do painel. Uma vez apertada a porca de travamento, ela forma uma fixação rígida com o painel, garantindo que o encaixe permaneça seguro mesmo sob forças externas de tração.

2. Conexão de mangueira farpada:Um ou ambos os lados do painel apresentam dentes cônicos farpados para inserir a mangueira e formar uma conexão selada com uma braçadeira de mangueira. A extremidade farpada adota um design de ranhura dupla antiderrapante, oferecendo resistência à tração significativamente maior do que as conexões comuns.

3. Sistema de Vedação:Juntas de borracha ou anéis de vedação são fornecidos em ambos os lados do painel. Ao apertar a porca, a junta de vedação é comprimida, obtendo uma vedação estanque à água e ao pó na abertura do painel, com grau de proteção de até IP65 ou superior.

Método de instalação

Os acessórios farpados de anteparo duráveis ​​da Shenchi são fáceis de instalar. Uma conexão segura e selada pode ser alcançada em apenas seis etapas:

Etapa 1: Preparação do Furo do Painel

Faça um furo redondo correspondente no painel com base no diâmetro externo da seção da rosca. Certifique-se de que a borda do furo esteja lisa e sem rebarbas para evitar danificar a junta de vedação.

Etapa 2: Instale a junta de vedação

Deslize a junta de vedação EPDM incluída na seção roscada, pressionando-a contra a base da conexão. Se for necessária vedação em ambos os lados do painel, coloque uma junta de cada lado.

Etapa 3: inserir através do painel

Insira a seção roscada no orifício de um lado do painel, garantindo que a base do encaixe entre em contato com o painel com a junta de vedação entre eles.

Etapa 4: Aperte a porca de travamento

Aparafuse a porca de travamento na seção roscada do lado oposto do painel e aperte-a gradualmente com uma chave inglesa. Torque recomendado: 5–8 N·m para materiais de latão e 8–12 N·m para aço inoxidável. Mantenha o corpo da conexão estacionário durante o aperto.

Etapa 5: conecte a mangueira

Selecione uma especificação em que o diâmetro externo da farpa seja 0,5–1 mm maior que o diâmetro interno da mangueira. Insira a mangueira verticalmente na extremidade farpada até atingir a base. Para aplicações de alta pressão, use uma braçadeira de aço inoxidável e fixe-a entre a segunda e a terceira farpas.

Etapa 6: Teste de integridade do selo

Execute um teste de pressão estática a 1,5 vezes a pressão de trabalho. Se não houver vazamento por três minutos, a instalação está qualificada.
