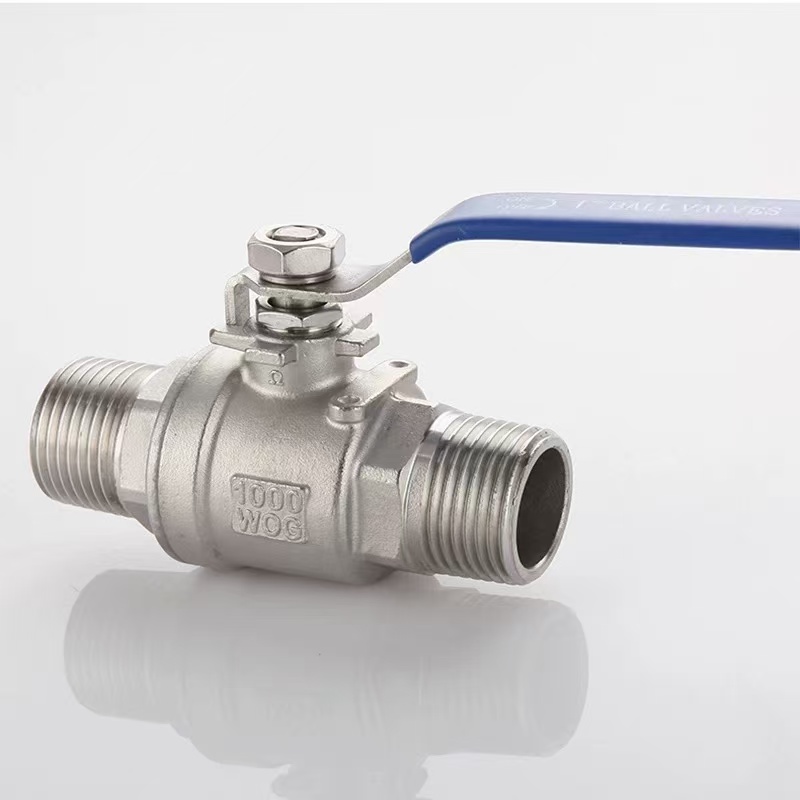

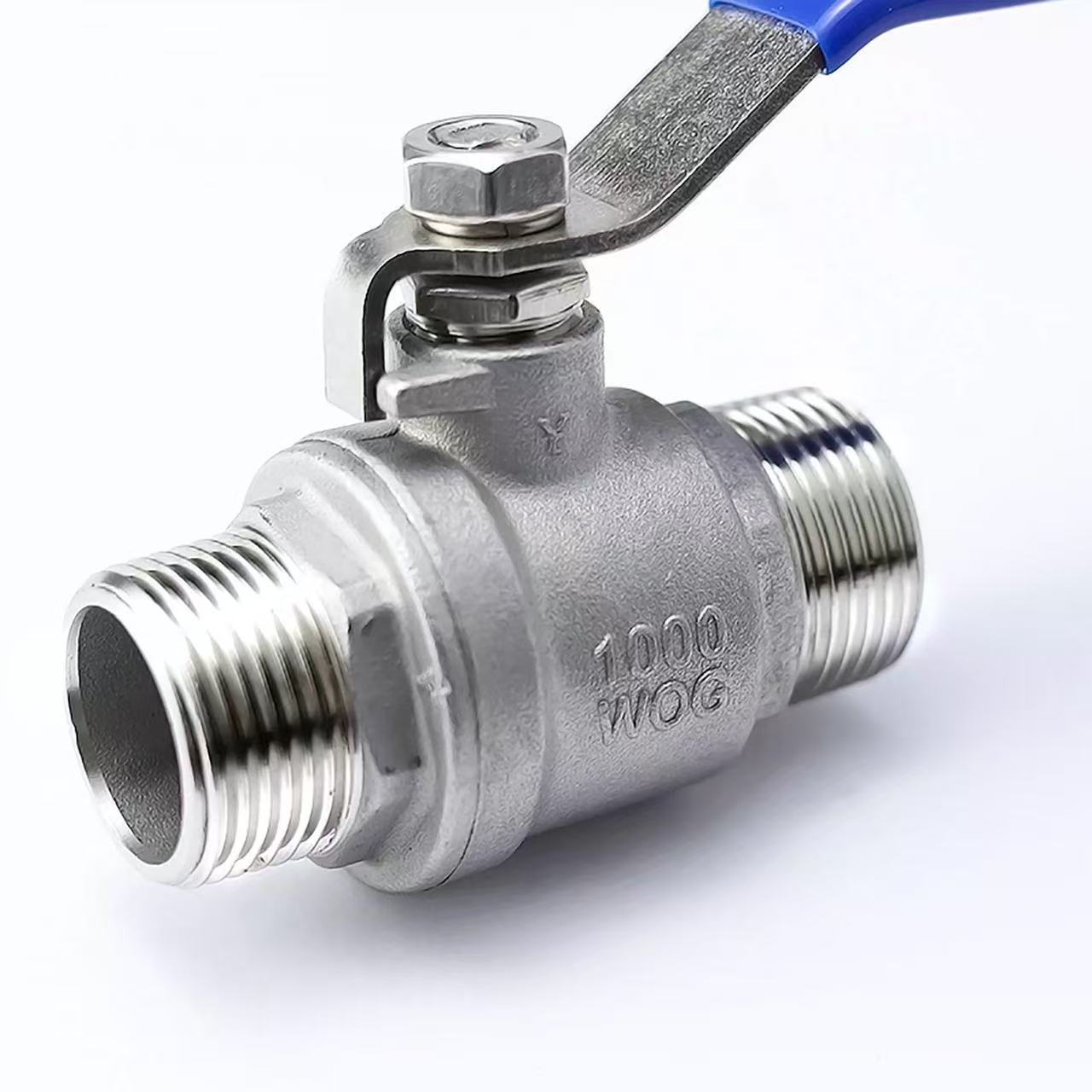

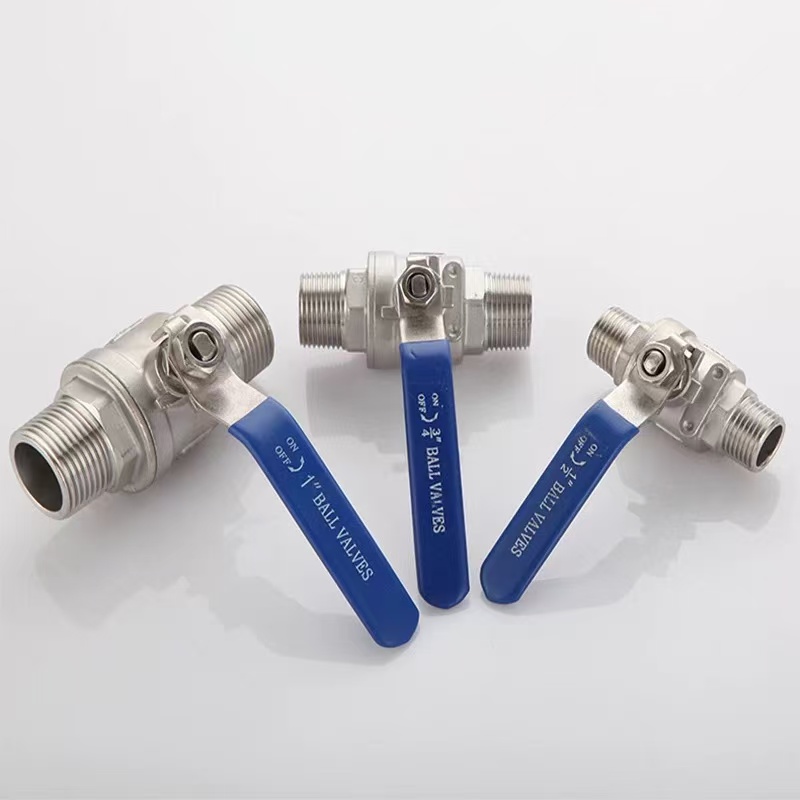

Válvula de esfera de rosca macho dupla de duas peças

Popularização da Ciência Shenchi: O que exatamente é uma válvula esfera de rosca macho dupla de duas peças de alta qualidade?

Uma válvula esfera de rosca externa dupla de duas peças é uma válvula esfera com roscas macho em ambas as extremidades, montada a partir de dois componentes do corpo. A versão Shenchi desta válvula oferece materiais de corpo em latão, SUS304 ou SUS316L, com metal interno combinando com o corpo para eliminar o risco de corrosão no caminho do fluxo. Utiliza vedações EPDM e operação manual, adequadas para água, ar, óleo, gás e meios similares. Uma “válvula esfera de rosca externa dupla de duas peças de alta qualidade” é definida por alta precisão de rosca, baixo torque operacional, longa vida útil da vedação e conexão direta a portas com rosca fêmea sem adaptadores extras.

Parâmetros do produto

Nome do produto: Válvula de esfera de rosca externa dupla de duas peças	Especificações: (1/8"-4") DN6-DN100
Pressão Nominal: PN16	Material do corpo: Latão, SUS304, SUS316L
Padrões: ANSI, BS, DIN, ISO, JIS	Roscas: NPT, BSP, BSPT, DIN, etc.
Material metálico externo: Latão, SUS304, SUS316L	Temperatura média: alta temperatura, baixa temperatura, temperatura média, temperatura normal
Método de operação: manual	Selo: EPDM
Método de conexão: conexão rosqueada	Aplicações: Água, Ar, Gás, Petróleo, Líquidos, etc.
Origem: China	Amostra: Amostras disponíveis

Especificações de inspeção de pré-instalação e conexão de rosca para válvula de esfera de rosca externa dupla Shenchi de duas peças

Shenchi, um fornecedor de válvula esfera de rosca externa dupla de duas peças da China, recomenda verificar se ambas as roscas externas no corpo da válvula estão intactas e combinadas de forma limpa com as roscas fêmeas do tubo antes da instalação. Aplique fita PTFE moderada uniformemente na direção da rosca em 2-3 voltas. A válvula esférica de rosca externa dupla de duas peças premium da Shenchi apresenta partes planas nas raízes da rosca. Use uma chave de boca nessas partes planas durante a instalação; nunca gire a seção intermediária do corpo da válvula para evitar desalinhamento do núcleo esférico interno.

Pontos-chave para posicionamento da vedação e controle de torque do conjunto do corpo da válvula

Os principais componentes de uma válvula esfera de rosca externa dupla de duas peças incluem as duas metades do corpo, o núcleo esférico central, a haste e as vedações EPDM. No design de Shenchi, os dois corpos se conectam por meio de fios centrais. Certifique-se de que a junta de vedação (entre as metades do corpo) esteja centralizada sem inclinação. Aperte manualmente até o contato e, em seguida, use uma ferramenta por mais 1/4 de volta. O torque excessivo deformará as vedações de EPDM e causará falhas. Uma válvula esférica de rosca externa dupla de duas peças acessível nunca deve comprometer a qualidade da vedação; o controle adequado do torque afeta diretamente a vida útil da válvula.

Método de ajuste no local para vedação da haste da válvula e mecanismo limitador de chave

A válvula esférica de rosca externa dupla de duas peças da Shenchi apresenta um anel de vedação EPDM na haste. Após a instalação, acione manualmente a válvula duas vezes para verificar se há vazamento na raiz da haste. Se ocorrer um pequeno vazamento, aperte suavemente a porca da gaxeta da haste (não mais que 1/8 de volta). Observe também os limites de parada da manopla: manopla paralela ao tubo indica aberta; perpendicular indica fechado. Uma válvula esfera de rosca externa dupla de duas peças premium inclui batentes mecânicos em posições extremas. Nunca force além dessas paradas, ou poderão ocorrer danos ao núcleo esférico interno e às superfícies de vedação.

Procedimentos comuns para evitar erros de instalação e testes de vedação no local

Ao instalar a válvula esférica de rosca externa dupla de duas peças da Shenchi, evite: envolver demais as roscas com selante, causando detritos na cavidade da válvula, usar chaves de tubo diretamente na superfície do corpo da válvula ou deixar de limpar os detritos do tubo antes da instalação. Procedimento correto: realizar um teste de pressão após a instalação, abrir lentamente a válvula, aplicar água com sabão em todas as conexões roscadas e juntas do corpo e observar se há bolhas. Uma válvula esférica de rosca externa dupla de duas peças premium não deve manter queda de pressão por cinco minutos na pressão de teste PN16. Após o teste, deixe a válvula entreaberta para evitar compressão prolongada da vedação em um dos lados.
