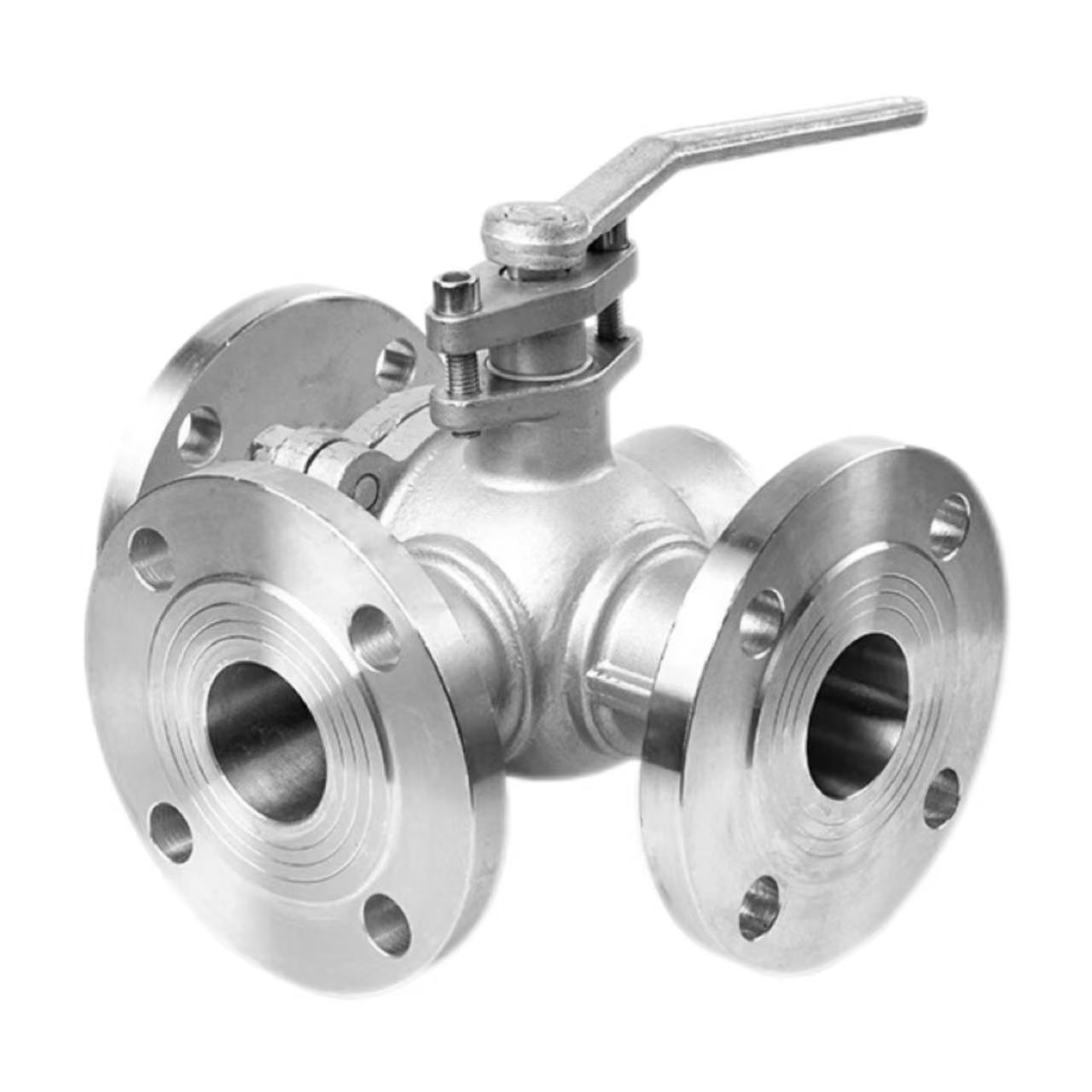

Válvula de esfera com flange de três vias

Princípio de funcionamento

O princípio de funcionamento da válvula esférica flangeada de três vias resistente à corrosão da fábrica de Shenchi é baseado nos canais em forma de L ou T cortados na esfera. A esfera é colocada no centro do corpo da válvula e girada por uma alça. Quando a esfera gira, os canais se alinham ou se desviam das diferentes portas da válvula, realizando a comutação, fusão ou divisão da direção do fluxo médio.

Bola em forma de L:

 A rotação de 90° permite que o meio mude da entrada para qualquer saída, adequado para reverter cenários com uma entrada e duas saídas ou duas entradas e uma saída, como fornecer líquido alternadamente para dois reatores.

Bola em forma de T:

A rotação de 180° permite que todas as três portas sejam conectadas simultaneamente ou que quaisquer duas portas sejam interconectadas, adequado para misturar duas mídias e depois emitir (mesclagem) ou dividir uma mídia em duas saídas (divisão), como em sistemas de mistura de água quente e fria de ar condicionado.

Parâmetros do produto:

Nome do produto: Válvula de esfera flangeada de três vias	Especificações: (1/8"-4") DN6-DN100
Pressão Nominal: PN16	Material do corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Padrões: ANSI, BS, DIN, ISO, JIS	Temperatura aplicável: -20°C ~ +150°C (padrão), até +350°C (alta temperatura), até -196°C (baixa temperatura)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura Média: Alta temperatura, baixa temperatura, temperatura média, temperatura normal
Método de operação: manual	Selos: EPDM, PPL
Método de conexão: conexão de flange	Aplicações: Água, ar, gás, óleo, líquidos, etc.
Origem: China	Amostra: Amostras disponíveis

Vantagens da conexão flangeada:

As válvulas de esfera flangeadas de 3 vias Shenchi utilizam conexões de flange. Em comparação com as conexões roscadas, as conexões flangeadas oferecem maior resistência à pressão; a classificação PN16 pode suportar de forma estável a pressão de 1,6 MPa. A desmontagem é conveniente, facilitando a inspeção e manutenção regulares da tubulação. A vedação confiável é garantida; a junta do flange e os parafusos trabalham juntos para eliminar o risco de vazamento. Adequado para tubulações de grande diâmetro; para diâmetros acima de DN50, onde as conexões roscadas são difíceis, os flanges são a escolha padrão. Shenchi, um fabricante chinês de válvulas esféricas flangeadas de 3 vias, oferece flanges em conformidade com os padrões ANSI, BS, DIN e JIS, atendendo às necessidades de clientes globais.

Ponto-chave da instalação 1: Alinhamento do flange

Alinhamento do flange Ao instalar a válvula esférica flangeada de três vias Shenchi, as faces do flange devem estar alinhadas. Os dois flanges devem ser paralelos e concêntricos, com o desvio não excedendo a faixa permitida da gaxeta do flange. Forçar o alinhamento dos parafusos causará deformação do corpo da válvula, afetando a rotação da esfera e o desempenho da vedação. Após o alinhamento, a junta deve ser colocada no centro e não deve ser deslocada. Uma válvula esférica flangeada de três vias de baixo preço não significa baixa qualidade; Os produtos Shenchi oferecem alta precisão e instalação mais fácil. As válvulas esfera de flange de três vias resistentes à corrosão possuem acabamentos de superfície de flange que atendem aos padrões, garantindo uma vedação mais confiável.

Ponto de instalação dois: aperto do parafuso

Os parafusos do flange devem ser apertados diagonalmente em etapas. Aplique o torque gradualmente em 2-3 estágios, seguindo uma sequência diagonal de 180°. Não aperte um lado de uma só vez, caso contrário, a pressão desigual na junta criará canais de vazamento. O torque do parafuso deve atender aos valores padrão; o aperto excessivo danificará o flange ou os parafusos, enquanto o aperto insuficiente resultará em vedação insuficiente. A fábrica de válvulas esféricas com flange de 3 vias Shenchi fornece uma tabela de torque recomendada para os instaladores consultarem. Esses pontos de instalação são cruciais para garantir a operação da válvula sem vazamentos a longo prazo; siga rigorosamente as especificações.

Ponto de instalação 3: suporte e limpeza da tubulação

Antes da instalação, o interior da tubulação deve ser limpo para remover escória de soldagem, limalha de ferro, areia e outras impurezas. Objetos estranhos que entrem na cavidade da válvula podem arranhar a esfera ou as vedações, causando vazamentos. O pipeline deve ser apoiado de forma independente; a válvula não deve suportar o peso da tubulação. As válvulas esféricas com flange em T de grande diâmetro são pesadas; o afundamento da tubulação pode puxar o flange para fora do centro, danificando a vedação. As válvulas de esfera com flange em T resistentes à corrosão são feitas de materiais WCB, SUS304 ou SUS316L, com núcleo de válvula de cobre ou aço inoxidável. Após completar os pontos de instalação, a alça deve girar livremente sem emperrar; a válvula está então pronta para uso.
