Cotovelo de 90 graus com braçadeira única

Produtos relacionados: Cotovelo tipo B de 90 graus com clipe único

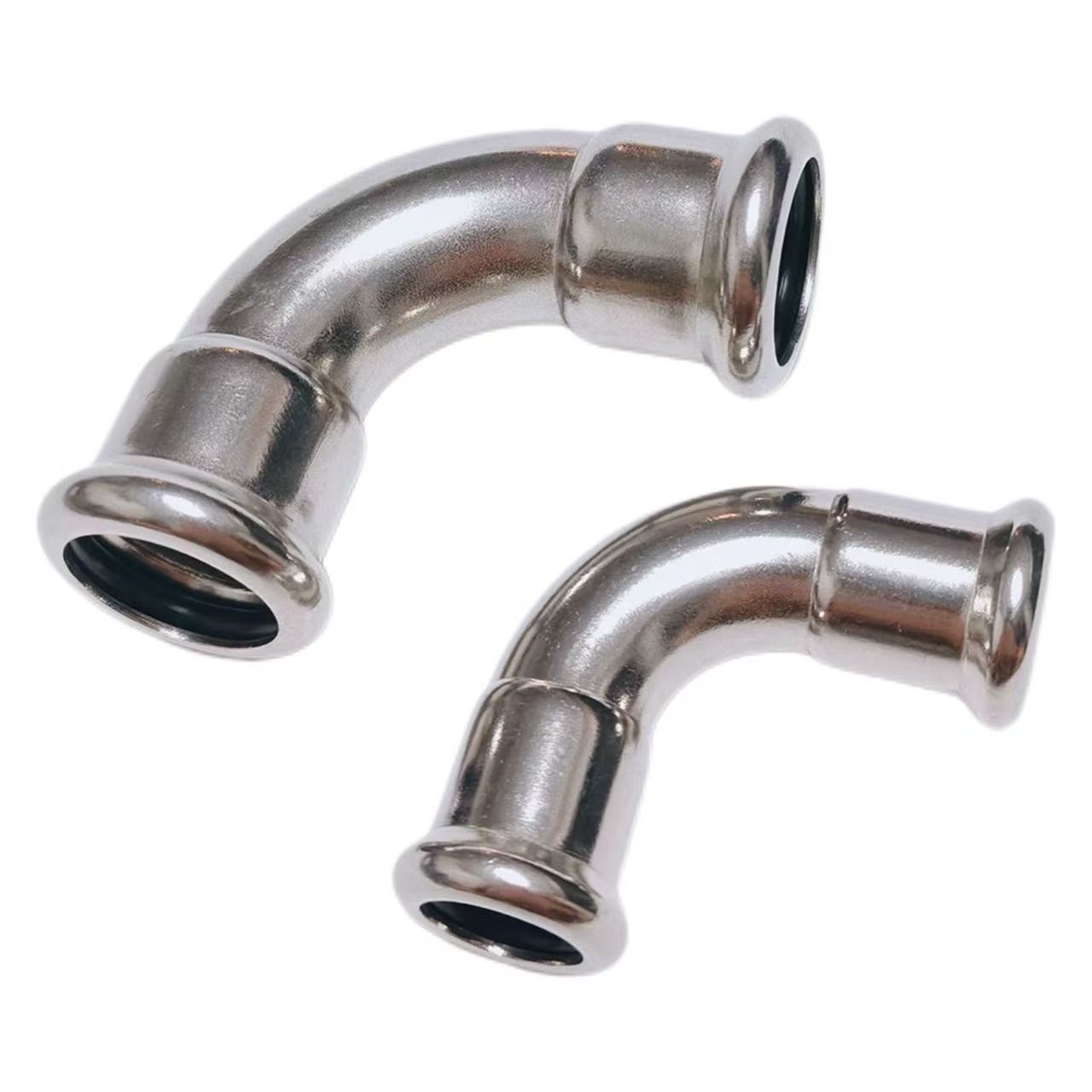

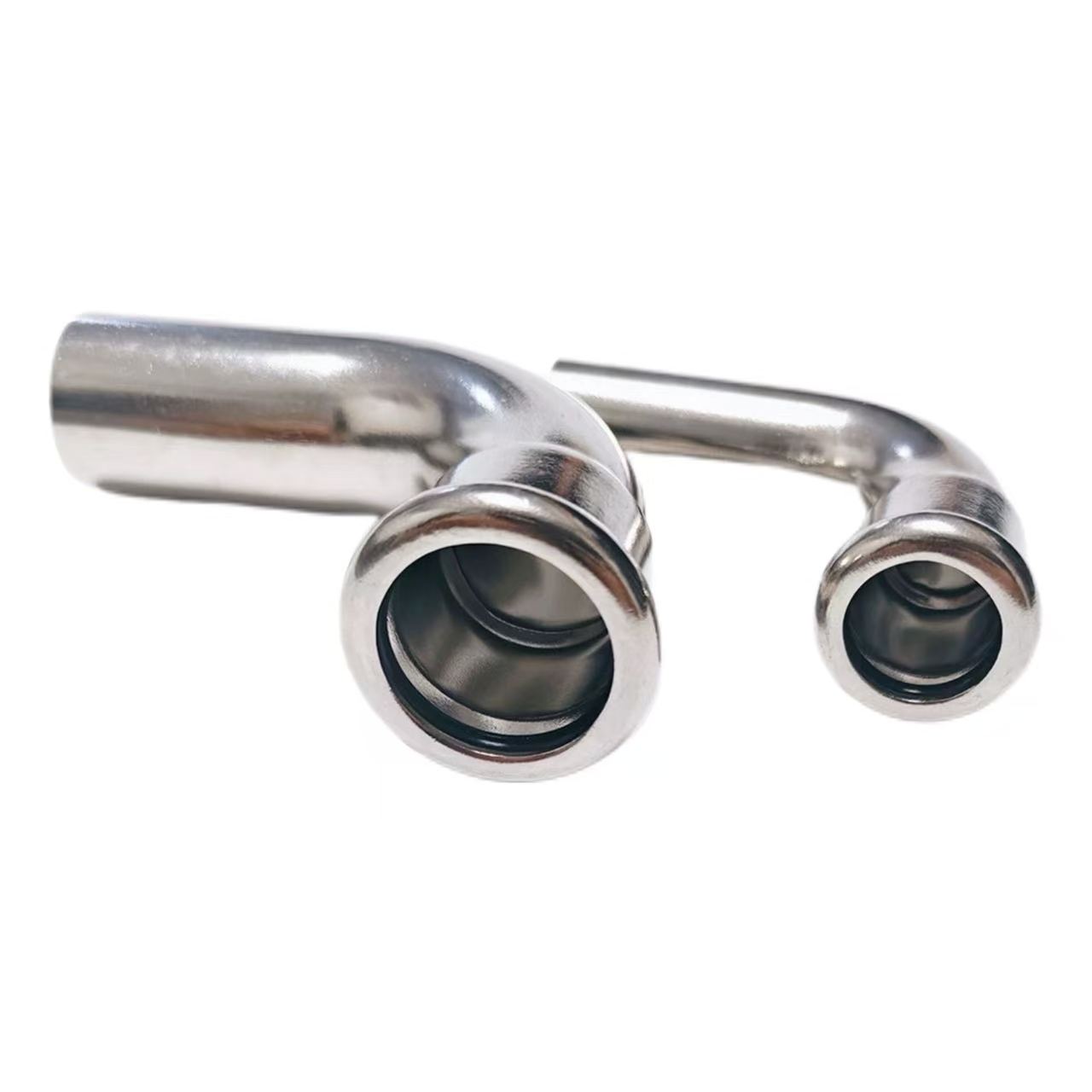

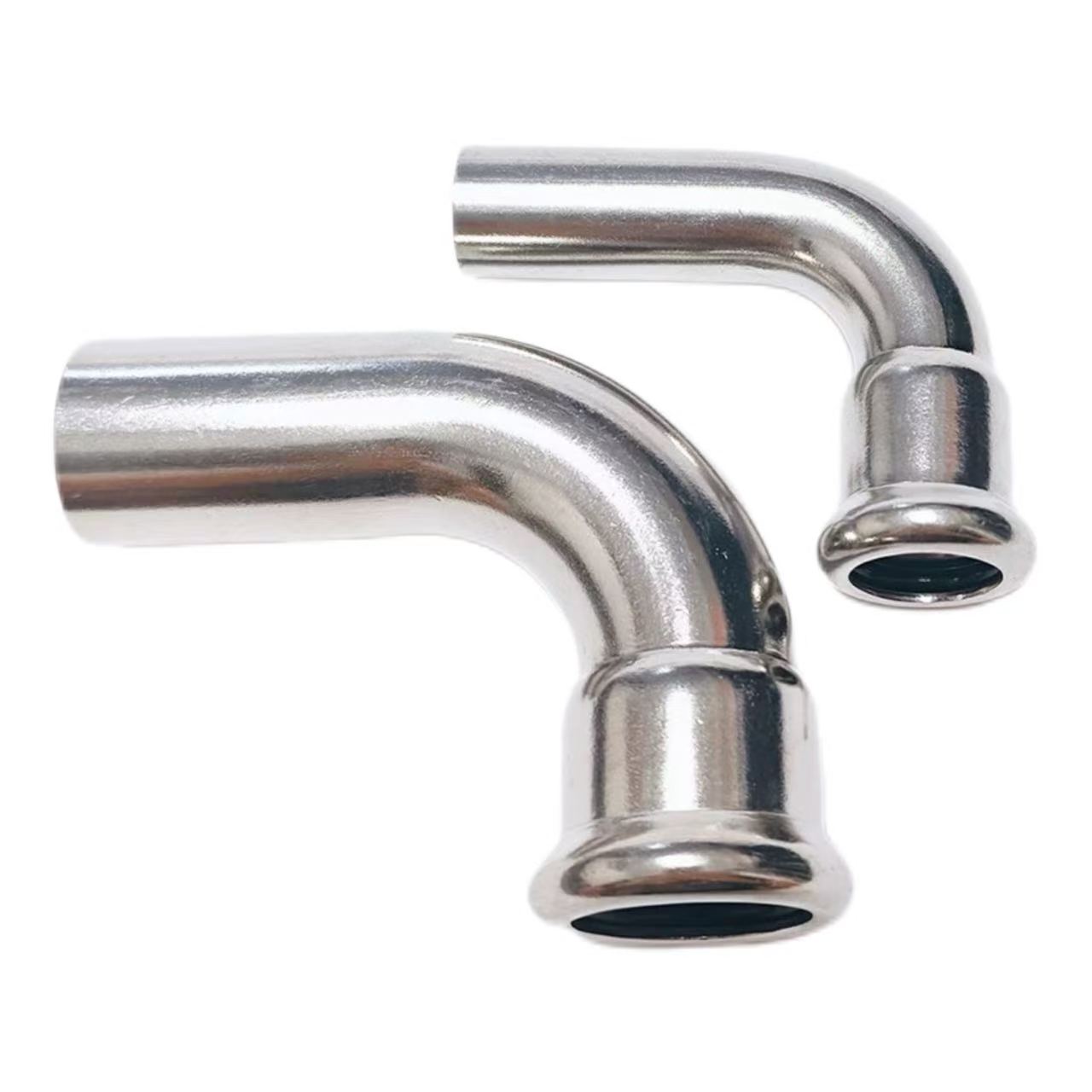

O cotovelo tipo B de 90 graus de clipe único Shenchi foi projetado para sistemas de tubulação de aço inoxidável de paredes finas, fornecendo uma solução de torneamento em ângulo reto eficiente e confiável. O produto é fabricado com materiais de alta qualidade, como latão, SUS304 e SUS316L, garantindo resistência à corrosão, durabilidade e robustez. O design de conexão de clipe único permite uma instalação conveniente sem soldagem, garantindo segurança e eficiência. A estrutura tipo B suporta compressão secundária no local ou adaptação de soldagem, adaptando-se de forma flexível a diferentes condições de trabalho. A parede interna lisa da conexão resulta em baixa resistência ao fluxo e é menos propensa a incrustações, garantindo uma entrega de mídia limpa e suave. É amplamente aplicável ao abastecimento e drenagem de água, HVAC e sistemas de tubulação industrial.

Parâmetros do produto

Vantagens da operação hidráulica manual

Os cotovelos hidráulicos manuais de 90 graus com braçadeira única da Shenchi utilizam ferramentas hidráulicas manuais para crimpagem de conexões. Durante a operação, insira o tubo no encaixe da conexão até a profundidade marcada, alinhe as braçadeiras hidráulicas manuais com as nervuras da conexão e pressione a alça para aumentar a pressão. Assim que a pressão definida for atingida, ele libera automaticamente a pressão e reinicia. O método hidráulico manual não requer alimentação externa, tornando-o adequado para trabalhos em áreas sem eletricidade ou em espaços confinados. Comparado ao alicate de crimpagem puramente manual, o método hidráulico fornece força mais uniforme e qualidade de crimpagem mais estável, especialmente adequado para conexões de grande diâmetro de DN50 e superiores, economizando esforço e garantindo uma vedação confiável.

Etapas e chave de instalação

Pontos de controle A instalação de um cotovelo de 90 graus de pressão única com tratamento preferencial da Shenchi requer cinco etapas: Etapa 1: Corte o tubo verticalmente, removendo todas as rebarbas internas e externas para evitar riscar o anel de vedação. Passo 2: Desenhe marcas de profundidade no tubo para garantir que esteja totalmente inserido. Passo 3: Insira o tubo no encaixe da conexão até atingir o passo de posicionamento interno. Etapa 4: Selecione uma mandíbula de crimpagem que corresponda ao diâmetro do tubo, alinhe-a com a nervura da conexão e certifique-se de que as mandíbulas estejam enroladas verticalmente ao redor da conexão. Etapa 5: Use uma ferramenta hidráulica manual para aplicar pressão até que as mandíbulas estejam totalmente fechadas e o hexágono esteja claramente visível. Após a crimpagem, verifique se as linhas de marcação estão cobertas pela face da extremidade do soquete.

Seleção de Materiais e Cenários Aplicáveis

Os cotovelos hidráulicos manuais de 90 graus com braçadeira única Shenchi estão disponíveis em três materiais: Latão: Alta relação custo-desempenho, bom desempenho de processamento, adequados para sistemas civis, como abastecimento de água e gás. Aço inoxidável SUS304: Aço inoxidável de uso geral, excelente resistência à corrosão, atende aos padrões de higiene de água potável, adequado para abastecimento de água doméstico e meios industriais em geral. Aço inoxidável SUS316L: Adicionado molibdênio, forte resistência à corrosão por picada de íons cloreto, adequado para condições altamente corrosivas, como áreas costeiras, ambientes de água do mar e fábricas de produtos químicos. As vedações são feitas uniformemente de EPDM, resistentes a temperaturas de -20 ℃ a 110 ℃, resistentes a ácidos fracos e álcalis, adequadas para vários meios, como água, ar, gás e petróleo.

Serviços de aquisição e personalização

Como fornecedor profissional de cotovelos de 90 graus com braçadeira única fabricados na China, a Shenchi oferece suporte total aos serviços de personalização ODM e OEM. Se você precisa de latão, material 304 ou 316L, padrões de interface roscada NPT, BSP, BSPT ou DIN ou especificações DN6 ou DN100, podemos produzir de acordo com suas necessidades. Mantemos um amplo estoque de tamanhos padrão durante todo o ano e oferecemos serviços de amostragem. A produção em massa começará após a confirmação da amostra pelo cliente. Nossos produtos estão em conformidade com vários padrões internacionais, incluindo ANSI, BS, DIN, ISO e JIS, atendendo às necessidades de projetos internacionais. Para obter as cotações de preços mais recentes sobre cotovelos de 90 graus com braçadeira única com desconto ou para obter informações sobre cooperação no atacado, entre em contato conosco imediatamente.
