Rosca Fêmea x União de Solda de topo

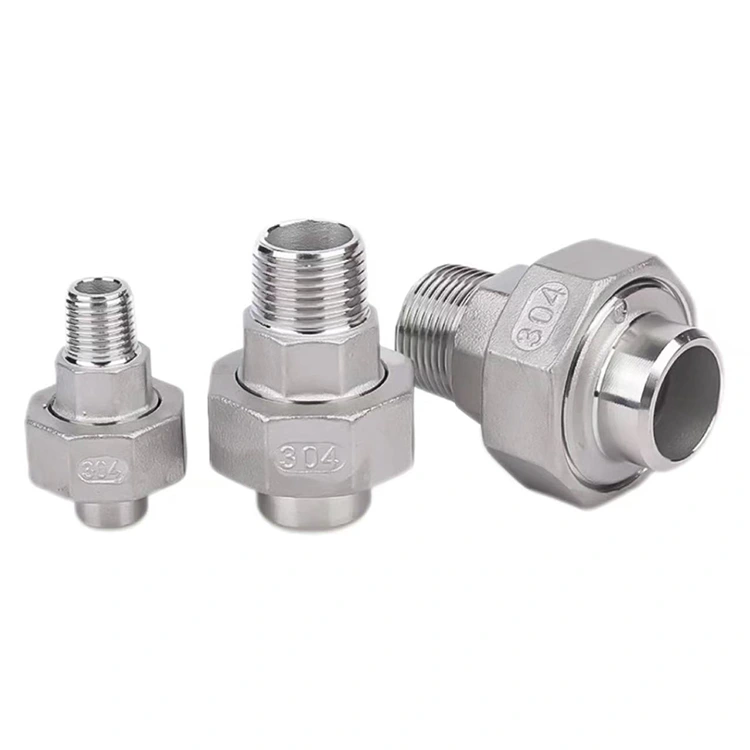

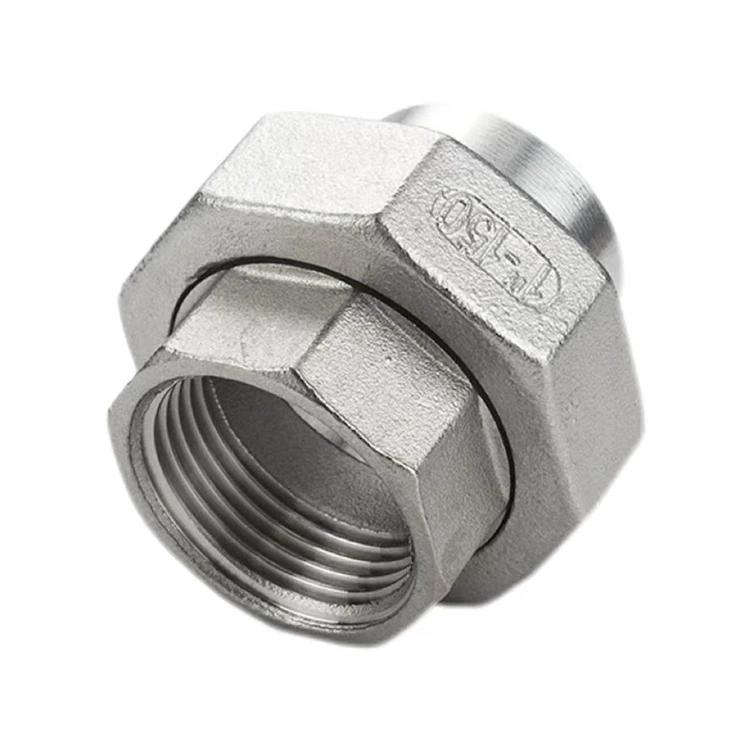

Como fabricante profissional de acessórios para tubos na China, a Shenchi apresenta a união rosca fêmea x solda de topo - um conector de tubulação composto que integra perfeitamente uma extremidade de rosca fêmea com uma extremidade de solda de topo em uma única unidade.

Como uma conexão de alto desempenho, a função principal da União Rosca Fêmea x Solda de topo reside em facilitar a interface perfeita entre sistemas de conexão roscada e sistemas de tubulação soldada. A extremidade com rosca fêmea é usinada com precisão usando tecnologia CNC avançada, garantindo perfis de rosca precisos e vedação confiável; ele permite a conexão direta a dispositivos com rosca externa, como válvulas, torneiras e instrumentação.

A extremidade soldada apresenta um chanfro pré-usinado projetado para ser fundido diretamente na tubulação por meio de soldagem TIG (arco de argônio), criando uma vedação permanente e à prova de vazamentos. Construída em aço inoxidável ou latão de alta qualidade, esta união é classificada para uma pressão de trabalho superior a 1,6 MPa e opera dentro de uma faixa de temperatura de -20°C a 120°C. É amplamente utilizado em novos projetos de construção para conectar tubulações principais soldadas com ramais roscados, bem como em projetos de renovação para conectar sistemas soldados com equipamentos roscados. Com seus recursos de alto desempenho, oferece uma solução simples, porém confiável, para desafios complexos de conexão de tubulações.

Especificações do produto

Estrutura central e destaques de design

1. Estrutura Composta Integrada

A união de rosca fêmea x solda de topo Shenchi apresenta um design inovador de estrutura composta integrada, combinando com precisão a extremidade roscada fêmea e a extremidade de solda de topo em um único corpo. Isso elimina a complexidade associada ao uso de vários acessórios de adaptador e reduz significativamente possíveis pontos de vazamento. O produto é formado através de um processo de forjamento de etapa única, resultando em uma estrutura de material densa e alta resistência mecânica.

2. Rosqueamento interno de precisão

A extremidade roscada fêmea é usinada em equipamento CNC de alta precisão; o perfil da rosca é padronizado e o engate é firme, atendendo totalmente aos padrões internacionais para uniões rosca fêmea x solda de topo. As especificações de rosca abrangem padrões BSPP, BSPT, NPT e métricos, garantindo perfeita compatibilidade com uma ampla variedade de acessórios e equipamentos para tubos com rosca macho, tanto nacionais quanto internacionais.

3. Design de extremidade de solda de topo otimizado

A extremidade soldada apresenta um chanfro padrão pré-usinado, eliminando a necessidade de preparação secundária no local durante a instalação. Quando conectada à tubulação por meio de soldagem TIG, a junta soldada atinge resistência equivalente à do material de base, criando um sistema de tubulação integral e permanente. A espessura da parede do tubo foi otimizada para garantir a integridade da soldagem e facilidade de manuseio.

4. Estrutura Sindical Intermediária

O produto incorpora uma estrutura de união intermediária destacável, apresentando uma conexão roscada de precisão e uma junta de vedação de alta qualidade. Este design garante flexibilidade durante a instalação, ao mesmo tempo que facilita a manutenção futura. Para inspeção ou reparo, a tubulação pode ser desconectada simplesmente afrouxando a união intermediária, evitando assim a necessidade de cortar ou soldar novamente as juntas da tubulação. II. Configuração de componentes principais

A União Rosca Fêmea Shenchi x Solda de topo consiste nos seguintes componentes principais:

Corpo: Construído em aço inoxidável 304 ou latão de alta qualidade, forjado com precisão em uma única peça.

Porca de união: Fabricada em material de alta resistência com tratamento superficial anticorrosivo; projetado para evitar o desgaste da linha mesmo após repetidas montagens e desmontagens.

Junta de Vedação: Composta por borracha especial resistente a altas temperaturas e envelhecimento; embutido em uma ranhura rebaixada para garantir vedação automática.

Extremidade roscada fêmea: Usinada com precisão usando tecnologia CNC, com vários padrões de rosca disponíveis para seleção.

Diretrizes de instalação

1. Instalação de extremidade soldada

Limpe a extremidade soldada e o bisel do tubo. Mantenha um desvio de concentricidade inferior a 0,5 mm. Realizar soldagem de passe de raiz utilizando TIG (GTAW) para garantir penetração total na raiz da solda; após concluir a passagem de cobertura, inspecione a solda quanto a qualquer porosidade ou inclusões de escória.

2. Instalação de extremidade roscada fêmea

Certifique-se de que a superfície da conexão do tubo com rosca macho esteja limpa. Aparafuse manualmente o encaixe macho na extremidade com rosca fêmea da união. Use uma chave inglesa para apertá-lo com o torque padrão especificado; a junta de vedação interna será comprimida automaticamente para formar uma vedação à prova de vazamentos.

3. Precauções

Durante a instalação, evite que o calor gerado pela soldagem seja transferido para a área da junta de vedação. Aguarde que a junta soldada esfrie completamente antes de realizar qualquer operação de montagem ou desmontagem da porca de capa.

Diretrizes de Manutenção

Inspeção Regular: A cada seis meses, verifique a junta de união quanto a sinais de vazamento ou roscas soltas.

Substituição da junta: Se a junta de vedação apresentar sinais de envelhecimento ou desgaste, simplesmente afrouxe a porca de união para substituí-la facilmente.

Manutenção da rosca: Após operação prolongada, aplique uma pequena quantidade de lubrificante antiferrugem nas roscas.

Inspeção da extremidade soldada: Verifique se há corrosão ou rachaduras na costura de solda; se forem detectados problemas, execute a soldagem corretiva imediatamente.

Manutenção do Sistema: Quando o equipamento necessitar de desmontagem para manutenção, basta afrouxar a porca de união central – não há necessidade de cortar a tubulação.

Por que escolher Shenchi?

1. Rigoroso controle de qualidade

O controle de qualidade abrangente é implementado em todo o processo, desde a obtenção da matéria-prima até a inspeção final. Cada produto acabado passa por verificação 100% dimensional e teste de vazamento antes de sair da fábrica.

2. Serviços de personalização OEM/ODM

Oferecemos serviços personalizados para rosqueamento, embalagem e marcação de produtos. Fornecemos recursos de resposta rápida para especificações fora do padrão e requisitos de materiais especiais.

3. Preços de fábrica altamente competitivos

Como fornecedor direto da fábrica, oferecemos preços com desconto e incentivos escalonados com base no volume.

4. Parcerias de longo prazo e ganha-ganha

Procuramos ativamente estabelecer relações de cooperação de longo prazo com atacadistas, empresas de engenharia e empreiteiros de tubulações. V. Recomendações de produtos relacionados

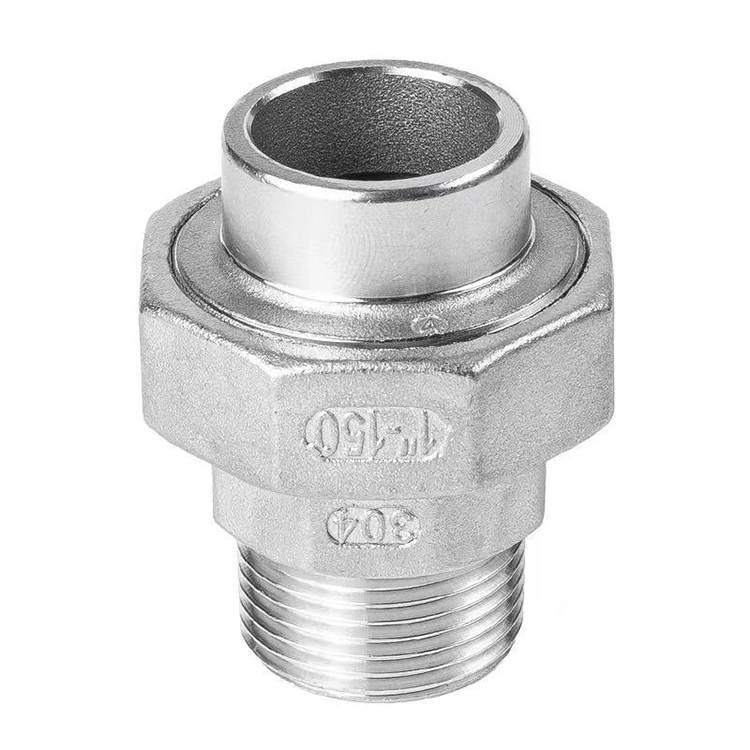

Nossa empresa também fabrica um produto complementar dentro da mesma série: uma união com rosca externa em uma extremidade e uma conexão de solda de topo na outra. Uma extremidade utiliza uma rosca externa para conectar acessórios com rosca interna, enquanto a outra apresenta uma configuração de solda de topo. Esses dois produtos se complementam perfeitamente, atendendo de forma abrangente aos requisitos de conexão em sistemas de tubulação roscada e soldada. Convidamos calorosamente clientes novos e existentes a consultar e fazer pedidos.

Conclusão

Escolher a união de rosca fêmea x solda de topo Zhejiang Shenchi - orgulhosamente fabricada na China - significa escolher um design inovador, desempenho confiável e manutenção conveniente. Esperamos fazer parceria com atacadistas em todo o mundo para construirmos juntos um futuro melhor.
