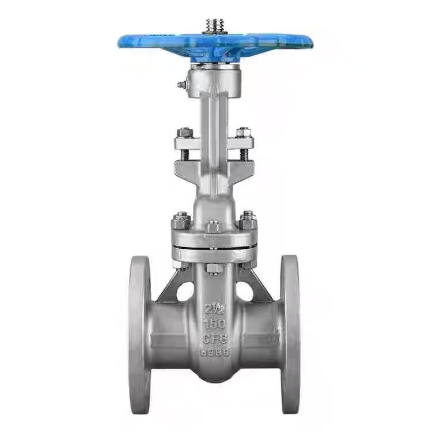

Válvula de gaveta flangeada com haste ascendente padrão americano

Princípio de funcionamento da válvula gaveta flangeada com haste ascendente ASME

Quando o operador gira o volante, o volante faz a haste da válvula girar. A rosca trapezoidal na extremidade superior da haste da válvula engata na porca da haste da válvula, convertendo o movimento rotacional em movimento linear axial. Como a haste da válvula e a comporta estão conectadas, a haste da válvula fará com que a comporta suba ou desça juntas.

Para abrir a válvula, gire o volante no sentido anti-horário. A haste da válvula faz com que a comporta se mova para cima em um movimento linear, fazendo com que a comporta se desengate da sede da válvula. Quando a comporta é elevada a uma altura igual ao dobro do diâmetro nominal da válvula, a passagem do fluido fica completamente desobstruída e a válvula fica na posição totalmente aberta. Durante a operação, o volante normalmente é girado para uma posição onde não pode mais ser girado e, em seguida, girado meia volta para uma volta para atingir a posição totalmente aberta, evitando que a haste da válvula trave devido a mudanças de temperatura.

Para fechar a válvula, gire o volante no sentido horário. A haste da válvula faz com que a comporta se mova para baixo em um movimento linear, fazendo com que a comporta pressione contra a sede da válvula. O torque aplicado pelo volante gera uma força de vedação forçada, e a pressão do meio na tubulação também pressiona a comporta contra a outra sede da válvula, formando um efeito autovedante. Esta dupla ação garante vazamento zero quando fechado.

A principal característica de uma válvula gaveta com haste ascendente é que a haste da válvula sobe e desce em sincronia com a gaveta. Os operadores podem determinar visualmente o estado aberto/fechado da válvula observando o comprimento da haste da válvula que se estende além da tampa da válvula – quanto mais a haste se estende, mais aberta fica a válvula; quando a haste está totalmente retraída, a válvula está fechada.

É particularmente importante observar que as válvulas gaveta com flange de haste ascendente ASME (Norma Americana) só podem ser usadas em posições totalmente abertas ou totalmente fechadas e não podem ser usadas como válvulas de controle. Se for deixado em uma posição parcialmente aberta por um longo período, o meio que flui em alta velocidade irá corroer as superfícies de vedação, causando desgaste na comporta e na sede, levando finalmente ao vazamento da válvula. Além disso, o meio pode fluir de qualquer lado da válvula gaveta em qualquer direção, eliminando a necessidade de considerar a direção do fluxo durante a instalação e facilitando o layout do local.

Parâmetros do produto

Resistência a altas temperaturas e alta pressão

As válvulas de gaveta flangeadas com haste ascendente padrão Shenchi ASME apresentam duas vantagens principais de desempenho: resistência a altas temperaturas e resistência a altas pressões. O material WCB pode suportar temperaturas de até 425°C, enquanto o aço inoxidável é adequado para uma faixa de temperatura mais ampla. Classificação de pressão classe 150, a pressão operacional atinge 1,9 MPa à temperatura ambiente, excedendo o padrão PN16. As vedações estão disponíveis em PPL resistente a altas temperaturas ou em tipos EPDM resistentes à água. Fabricado na China, o Shenchi implementa um controle de qualidade abrangente, desde as matérias-primas até os produtos acabados, garantindo uma operação estável a longo prazo sob condições de alta temperatura e alta pressão.

Desempenho confiável de alta pressão que excede os padrões da Classe 150

A válvula gaveta com flange de haste ascendente padrão ASME B16.10 da Shenchi possui resistência confiável a alta pressão. A conexão do flange está em conformidade com as normas ASME B16.10, com parafusos uniformemente apertados e distribuição uniforme de pressão nas juntas. A classificação Classe 150 oferece uma pressão de trabalho de 1,9 MPa à temperatura ambiente, com ampla margem de pressão medida. A espessura da parede do corpo da válvula foi projetada de acordo com os padrões ASME, excedendo os padrões nacionais para maior segurança. A Shenchi oferece válvulas gaveta com flange de haste ascendente com desconto no padrão ASME; compras a granel se qualificam para descontos e garantem uma operação estável a longo prazo sob condições de alta pressão.

Aquisição Direta da Fábrica e Suporte à Personalização OEM

A Shenchi, como fornecedora de válvulas gaveta com flange de haste ascendente ASME (Padrão Americano), oferece serviços de fabricação de amostras. Oferecemos válvulas de gaveta com flange de haste ascendente ASME com desconto a preços de fábrica transparentes, eliminando margens de lucro de intermediários. Apoiamos a personalização ODM e OEM; materiais, diâmetros, padrões de flange e métodos operacionais podem ser ajustados às suas necessidades. Nossas válvulas gaveta com flange de haste ascendente ASME são de fácil manutenção, com estrutura simples e baixos custos de manutenção. Fabricadas na China, as válvulas de gaveta com flange de haste ascendente Shenchi ASME são confiáveis ​​em qualidade e têm prazos de entrega estáveis. Os clientes globais podem entrar em contato com a Shenchi para obter parâmetros técnicos detalhados e as últimas cotações preferenciais.
