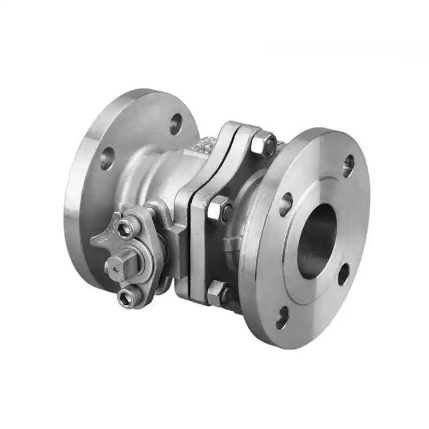

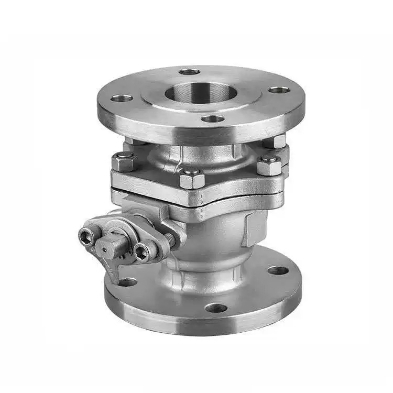

Válvula de esfera flangeada padrão americano

Princípio de funcionamento

O fluxo de mídia é controlado girando a esfera 90°.

Um orifício passante com o mesmo diâmetro do tubo está localizado no centro da esfera. Quando a alça ou atuador gira a esfera 90° até que o orifício passante se alinhe com o eixo do tubo, o meio flui livremente sem obstrução, a válvula está totalmente aberta e a resistência ao fluxo é quase zero. Quando a esfera gira mais 90° até que o furo passante fique perpendicular ao tubo, a superfície esférica sólida bloqueia completamente a passagem, a válvula fecha e um fechamento confiável é alcançado.

A válvula esférica flangeada padrão americano adota um design de vedação bidirecional, permitindo que o meio entre em qualquer direção sem restrições de direção de fluxo. As vedações macias (PTFE/PPL) proporcionam vazamento zero, enquanto as vedações rígidas são adequadas para altas temperaturas e altas pressões. A haste da válvula possui uma estrutura anti-explosão para garantir segurança e confiabilidade sob alta pressão. As válvulas de esfera de flange padrão Shenchi ASME são fabricadas estritamente de acordo com os padrões API 608, oferecendo operação rápida e vedação hermética, tornando-as válvulas de corte ideais para tubulações padrão ASME nas indústrias de petróleo, química e gás natural.

Parâmetros do produto

Nome do produto: Válvula de esfera flangeada padrão americano	especificações: (1/8"-4") DN6-DN100
Pressão Nominal: PN16	Material do corpo: WCB, SUS304 (CF8), SUS316L (CF3M) Material do corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Padrões: ANSI, BS, DIN, ISO, JIS	Temperatura aplicável: -20°C ~ +150°C (normal), até +350°C (alta temperatura), até -196°C (baixa temperatura)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura Média: Alta temperatura, baixa temperatura, temperatura média, temperatura normal
Método de Operação: Manua	Selos: EPDM, PPL
Método de conexão: conexão de flange	Aplicações: Água, ar, gás, óleo, líquidos, etc.
Origem: ChinaOrigem: ChinaOrigem: ChinaOrigem: China	Amostra: Amostras disponíveis

Estrutura central e destaques de design

As válvulas esféricas flangeadas de padrão americano de alta qualidade da Shenchi apresentam uma estrutura central que compreende o corpo da válvula, esfera, haste e vedações da sede. A esfera pode ter um design de esfera flutuante (DN50 e inferior) ou um design de esfera fixa (DN50 e superior). O orifício de passagem da esfera corresponde ao diâmetro interno do tubo, resultando em resistência ao fluxo quase zero quando totalmente aberto. Uma estrutura anti-explosão da haste evita que a haste voe sob alta pressão. Um dispositivo antiestático garante a condutividade entre a esfera e a haste, evitando o acúmulo de eletricidade estática. Para válvulas esfera flangeadas ASME com cotações disponíveis, a Shenchi fornece tabelas detalhadas de parâmetros técnicos para facilitar a seleção precisa do modelo e o cálculo do orçamento para os clientes.
