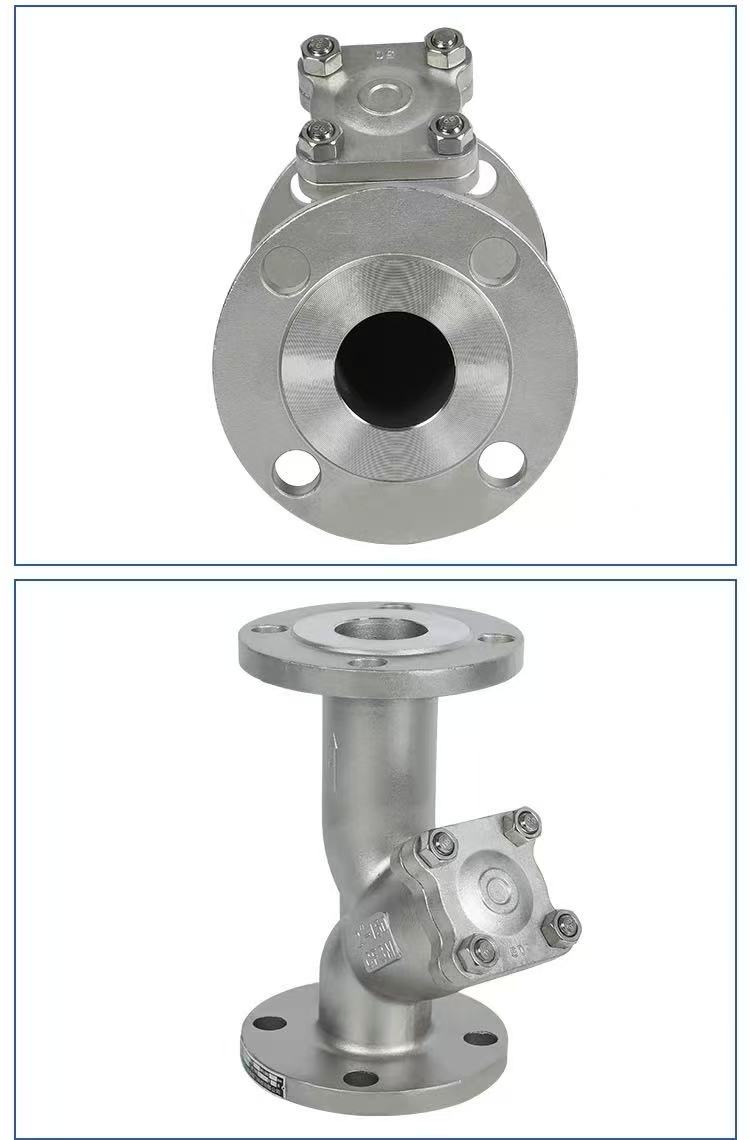

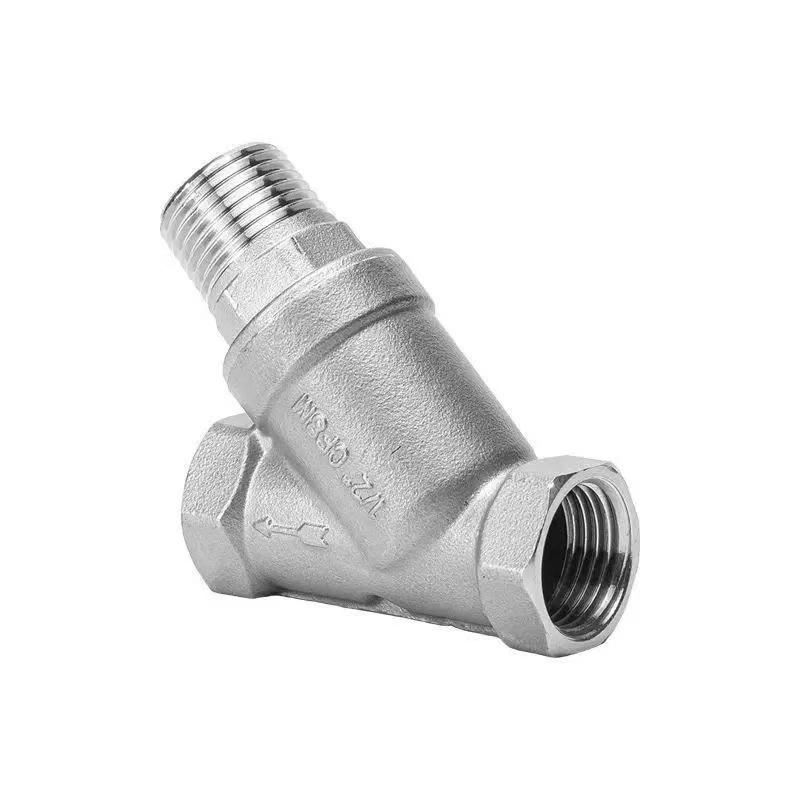

Filtro tipo Y de flange padrão americano

Princípio de funcionamento

O filtro tipo Y de flange padrão americano integrado da fábrica de Shenchi funciona com base no princípio da interceptação da tela do filtro. O meio entra na carcaça pela extremidade de entrada e flui através da tela do filtro dentro da estrutura em forma de Y. As impurezas sólidas são bloqueadas dentro da tela do filtro, enquanto o meio limpo passa e sai pela extremidade de saída. A área total da tela do filtro é 3-4 vezes a área da seção transversal do tubo, resultando em baixa resistência e fluxo rápido. Para drenar, desparafuse o bujão inferior ou remova a tampa do flange, retire a tela do filtro, limpe-a e reinstale-a. O corpo principal é feito de materiais WCB, SUS304 (CF8) ou SUS316L (CF3M), usando um processo de fundição integrado, resultando em um invólucro sem costuras e resistência à pressão confiável. Os produtos Shenchi são adequados para filtragem de impurezas em tubulações usadas nas indústrias de petróleo, química e tratamento de água.

Parâmetros do produto

Nome do produto: Filtro tipo Y de flange padrão americano	Especificações: (1/8"-4") DN6-DN100Especificações: (1/8"-4") DN6-DN100
Pressão Nominal: PN16	Material do corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Padrões: ANSI, BS, DIN, ISO, JIS	Temperatura aplicável: -20°C ~ +150°C (normal), até +350°C (tipo de alta temperatura), até -196°C (tipo de baixa temperatura)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura Média: Alta temperatura, baixa temperatura, temperatura média, temperatura normal
Método de operação: manual	Selos: EPDM, PPL
Método de conexão: conexão de flange	Aplicações: Água, ar, gás, óleo, líquidos, etc.
Origem: China	Amostra: Amostras disponíveis

Pontos-chave para instalação

Confirmação de direção, alinhamento e aperto de flanges e suporte e proteção de tubulações.

Ao instalar filtros Shenchi American Standard Flange tipo Y, preste atenção a três pontos principais: Primeiro, confirme a direção do fluxo. A seta no corpo da válvula deve estar alinhada com a direção do fluxo do meio e a tela do filtro deve ser instalada voltada para baixo para facilitar a sedimentação de impurezas. Em segundo lugar, garanta o alinhamento e o aperto do flange. As faces do flange devem ser paralelas e concêntricas, a gaxeta centralizada e os parafusos apertados diagonalmente em etapas para evitar deformação do casco. Terceiro, forneça suporte ao pipeline e proteção pré-filtro. O filtro não deve suportar o peso da tubulação; a tubulação deve ser purgada antes da instalação para remover partículas grandes. Shenchi fornece instruções de instalação detalhadas, suporta personalização ODM/OEM e o tamanho da malha do filtro pode ser ajustado conforme necessário para garantir uma operação estável do filtro a longo prazo.

Substâncias efetivamente filtradas

Os filtros tipo Y de flange padrão Shenchi ASME filtram principalmente matéria sólida suspensa em meios de tubulação. Isso inclui: escória de soldagem, limalha de ferro e resíduos de ferrugem da soldagem de tubulações; areia, solo, fibras de cânhamo e resíduos de selante que sobraram da construção; material particulado, cristais e sedimentos transportados pelo próprio meio; incrustações de ferrugem e fragmentos de incrustações da parede interna envelhecida e descascada da tubulação; e aparas de metal e outras impurezas no óleo lubrificante. A precisão da filtragem pode ser selecionada entre malha 50-300, dependendo da limpeza necessária do meio. Fabricados na China, os filtros tipo Y de flange padrão ASME são feitos de materiais WCB, SUS304 e SUS316L, oferecendo resistência à corrosão e adaptabilidade a vários meios.

Substâncias não adequadas para filtração

Os filtros tipo Y com flange Shenchi ASME B não são adequados para filtrar as seguintes substâncias: produtos químicos dissolvidos no meio (como sais em salmoura, ácidos e álcalis em soluções); emulsões óleo-água; pastas viscosas ou colóides; impurezas fibrosas macias (que podem penetrar ou envolver a tela do filtro); e contaminantes gasosos em meios gasosos. Para estas mídias, outros tipos de filtros devem ser selecionados. Ao vender filtros tipo Y com flange ASME B, a Shenchi confirmará as características do meio com o cliente para evitar a seleção incorreta. Os filtros tipo Y com flange ASME B com listas de preços incluem diretrizes de seleção detalhadas.
